【游戏开发】卡通风格树叶渲染教程

一直觉得原神的树看起不错，就研究了下制作方案。最初尝试从dxbc逆向原神的Shader，后面觉得太费时间了，于是自己写了个树叶渲染的Shader。

先上个效果，随意调了2种颜色。由于Shader中完全未用到Vertex Color，因此还可以使用Vertex Color制作一些额外的自定义效果，如渐变幅度更大的彩色，树叶的摇动等。

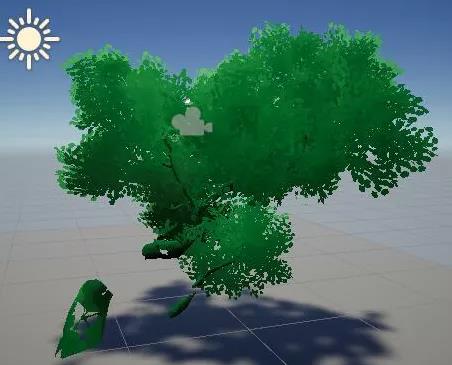

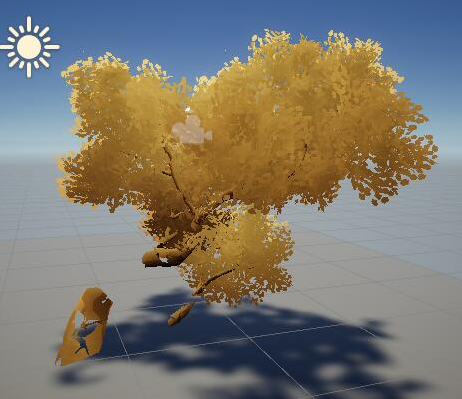

先来看看效果图：

模型制作：

使用SpeedTree即可。模型的树叶法线需要特殊处理成球形或半球形，有3种方案。

• 手动修改所有树叶顶点的法线。
•
• 在Maya内使用球形传递法线至树叶。
•
• 将所有树叶模型合并为一个Mesh，轴心修改至所有树叶的中心，在Shader中使用Object Space下的Vertex Position作为法线。

贴图：

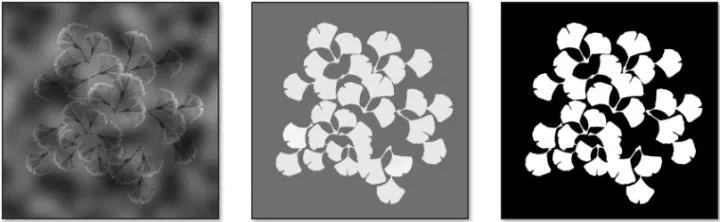

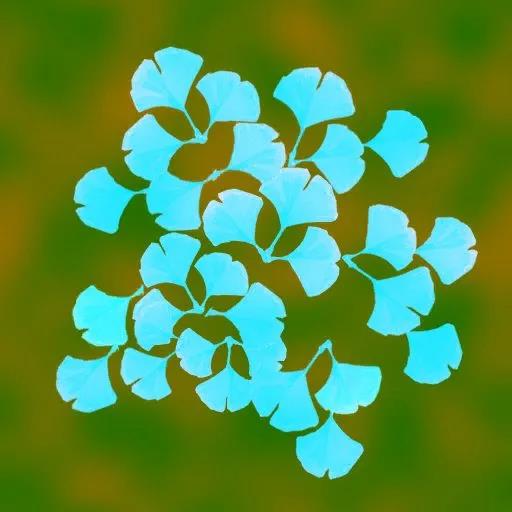

唯一需要的RGB通道贴图

R：树叶纹理 G：用处未知 B：BlueClip

着色器：

依然只分析重点的片元着色器。

//采样贴图
half4 texColor = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, input.uv);

//将贴图纹理色彩曲线texColor.r翻转至[-1,0]，并偏移回[0,1]，用于抵消纹理强度。
half texColorReverse = 1 - texColor.r;
//用_TexIntensity控制贴图纹理强度，_TexIntensity为0时完全无纹理，为1时纹理完全显示。
half3 color = saturate(texColorReverse - texColorReverse * _TexIntensity texColor.r) * _Color.rgb;

//用lambert控制色彩渐变，_ColorLambertFactor控制lambert影响强度
half colorLambert = input.lambert * _ColorLambertFactor 1 - _ColorLambertFactor;
//随意计算一下颜色
color.b *= colorLambert;
color.g *= colorLambert;
color *= colorLambert * 1.5;
//雾效
color.rgb = MixFog(color.rgb, input.fogCoord);

基本的纹理色彩计算完成，接下来增加一点小细节。

//将colorLambert分为4段或任意段数，再次计算使树叶颜色跟随光照出现层次感。
float BandedStep = 4;
float BandedNL = floor(colorLambert * BandedStep) / BandedStep;
color.rgb *= 1.5 * input.lambert * BandedNL * _ShadowColor;

//计算自阴影，增加一点细节。
float shadowAttenuation = MainLightRealtimeShadow(shadowCoord);
color.rgb *= lerp(1, shadowAttenuation, _ShadowIntensity);

最后增加深度边缘光，并用菲涅尔公式进行Mask，BlueClip之后完成。

//增加深度边缘光DepthRim，并用菲涅尔公式进行Mask，消除中间部分不必要的DepthRim。
DepthRim = smoothstep(_RimMaskValue, 1, fresnel) * DepthRim;
color.rgb = DepthRim;
clip(texColor.b - _ClipValue);

需要注意的是由于树叶模型为插片，Depth Pass时必须【Cull Off】，否则会由于叶片背面无深度，出现大面积边缘光
